كم مساحة السطح التي تحتاج إليها الألواح الشمسية؟

طريقة حساب مساحة السطح اللازمة للألواح الشمسية

الخطوة 1: احسب عدد الألواح المطلوبة

عدد الألواح = قدرة النظام المستهدفة بالواط ÷ قدرة اللوح بالواط

إذا أردت بلوغ القدرة المستهدفة أو تجاوزها، قرّب الناتج إلى العدد الصحيح الأعلى؛ فلا يمكن تركيب جزء من لوح.

مثال: 5,000 واط ÷ 450 واط = 11.11 لوحًا. بالتقريب إلى الأعلى، تحتاج إلى 12 لوحًا، بقدرة فعلية إجمالية تبلغ 5.4 كيلوواط.

تشير قدرات الأنظمة في هذا الدليل إلى القدرة الاسمية الإجمالية للألواح بالتيار المستمر (DC)، لا إلى تصنيف العاكس بالتيار المتردد (AC). تحقّق مما تعنيه القدرة المذكورة في عرض السعر.

الخطوة 2: احسب مساحة الألواح

مساحة اللوح = طوله × عرضه

مساحة الألواح التقريبية = عدد الألواح × مساحة اللوح الواحد

استخدم الأمتار لتحصل على المساحة بالمتر المربع. يساوي المتر المربع نحو 10.764 قدمًا مربعًا.

الخطوة 3: تحقّق من إمكان ترتيب الألواح

يفترض حساب المساحة أن الألواح تستطيع تغطية كل جزء منها، لكن الأسطح الحقيقية تتضمن حدودًا وعوائق. يجب ترتيب الألواح المستطيلة مع فواصل وخلوصات وممرات وصول مناسبة.

تكون مساحة التركيب الفعلية عادةً أكبر من مجموع مساحة الألواح. ولا توجد نسبة عامة موثوقة تضاف إلى مساحة الألواح؛ فالسطح المستطيل الخالي يختلف عن سطح مقسّم إلى أجزاء تعترضه نوافذ بارزة أو تجهيزات.

أبعاد الألواح الشمسية المعتادة

الألواح السكنية الحديثة مستطيلة، ويتراوح طولها عادةً بين 1.7 و2.0 متر، ويبلغ عرضها نحو 1.1–1.2 متر. هذه أبعاد إرشادية وليست مواصفات لمنتج بعينه؛ إذ تختلف الأبعاد بحسب الشركة والطراز.

في مثال محدد، تذكر ورقة بيانات لوح Alpha Pure-RX من REC أبعادًا قدرها 1,728 × 1,205 مم، ويتوفر ضمن مجموعة المنتجات إصدار بقدرة 450 واط. مساحة وجه اللوح:

1.728 م × 1.205 م = 2.08224 م²، أي نحو 22.4 قدمًا مربعًا للوح الواحد.

تستخدم الحسابات التالية هذا اللوح مثالًا. قبل التخطيط، احصل على ورقة البيانات الخاصة بالطراز الوارد في عرض السعر، وتحقق من أبعاده وتعليمات تثبيته والخلوصات المحددة له.

زيادة قدرة اللوح لا تعني تلقائيًا الحاجة إلى مساحة أقل. فقد ينتج اللوح قدرة أكبر لأنه أكبر حجمًا أو أعلى كفاءة أو يجمع بين الأمرين. قارن القدرة بالنسبة إلى المساحة، لكن اختبر الترتيب أيضًا: فقد يلائم لوح أصغر جزءًا ضيقًا لا يتسع للوح أكبر.

مساحة الألواح لأنظمة من 3 إلى 10 كيلوواط

يستخدم الجدول ألواحًا بقدرة 450 واط وأبعاد 1.728 × 1.205 م، مع تقريب عدد الألواح إلى الأعلى لبلوغ القدرة المستهدفة أو تجاوزها. المساحة المعروضة هي مساحة الألواح فقط؛ ولا تشمل الفواصل أو الخلوصات أو ممرات الوصول أو أجزاء السطح غير الصالحة.

هذه تقديرات أولية لمساحة الألواح، وليست حدًا أدنى لمساحة سطح يضمن إمكان التركيب. فقد تكون المساحة الإجمالية كافية، ومع ذلك يتعذر ترتيب الألواح ضمن الجزء الصالح.

كيف تؤثر قدرة اللوح في عدد الألواح؟

لا تستخدم أبعاد اللوح المثال بقدرة 450 واط لحساب مساحة ألواح 400 أو 500 واط؛ ارجع إلى ورقة بيانات كل طراز.

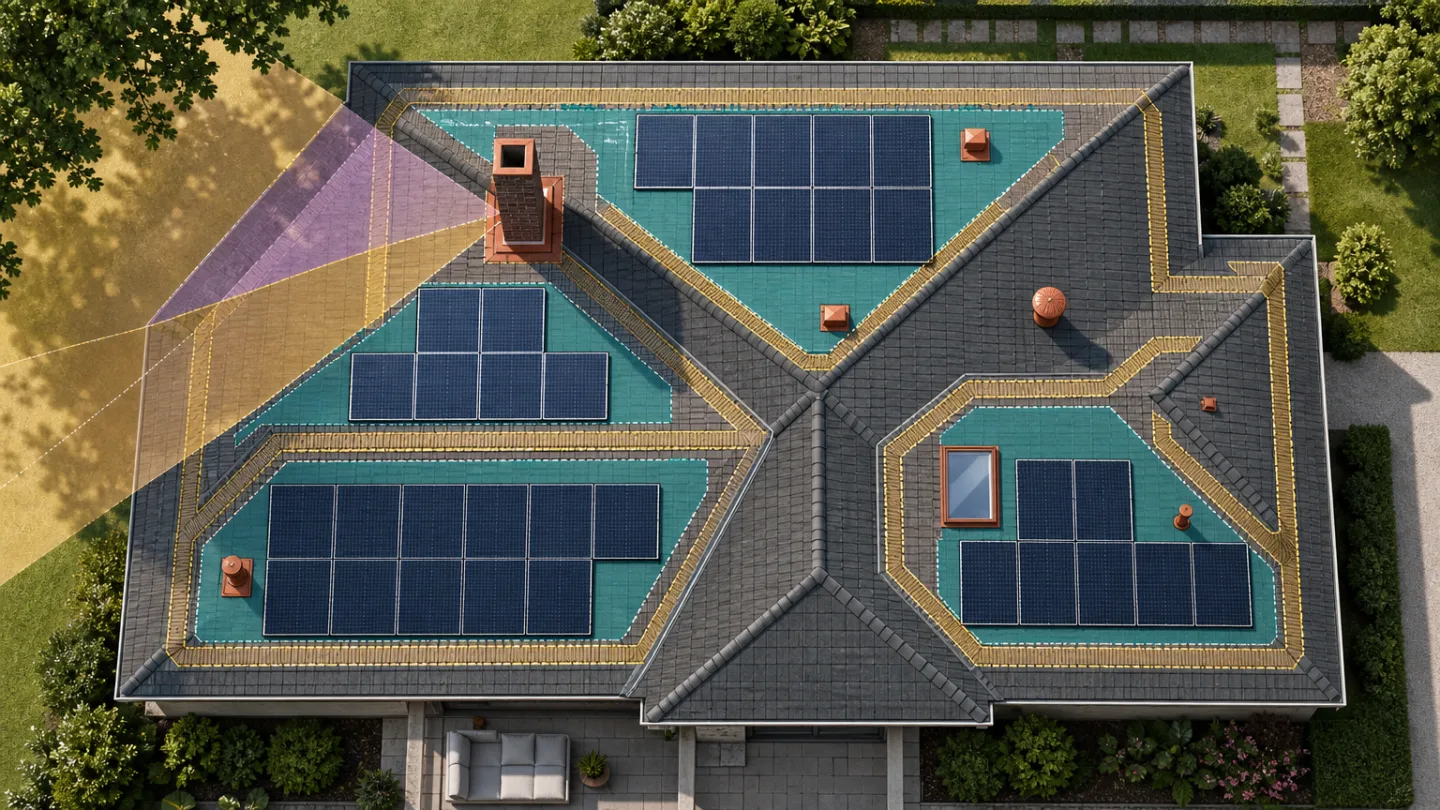

المساحة الإجمالية للسطح والمساحة الصالحة للتركيب

تشمل المساحة الإجمالية للسطح جميع أجزائه. أما المساحة الصالحة لتركيب الألواح فهي الجزء الذي يمكن استخدامه فعليًا بعد مراعاة العوائق ومتطلبات الموقع ومدى ملاءمته لتوليد الطاقة الشمسية.

قد تقل المساحة الصالحة بسبب:

• حواف السطح وخطوط القمة: قد تستبعد الخلوصات وممرات الوصول المطلوبة أجزاءً تبدو خالية.
• الأودية والحواف المائلة والنوافذ البارزة: تغيّر هذه العناصر شكل المساحة المتاحة، فلا يمكن تغطية جميع أجزائها بألواح مستطيلة.
• فتحات التهوية والمداخن والنوافذ العلوية: تشغل مساحة وقد تتطلب حيزًا إضافيًا للتشغيل أو الوصول أو الصيانة، كما قد تلقي بظلالها.
• ممرات الوصول: قد تمر مسارات الاستجابة للطوارئ أو الصيانة ضمن المساحة المحتملة للألواح.
• الظلال: قد لا يكون استخدام جزء خالٍ ماديًا مجديًا إذا كان ينتج كهرباء قليلة جدًا.
• حالة السطح وبنيته: يحتاج الجزء الذي يبدو مناسبًا إلى تقييم ملاءمته لنظام التثبيت والأحمال المقترحة.

لا تفترض أن الخلوص المطلوب عند حافة السطح أو خط القمة واحد في كل مكان. تختلف متطلبات البناء والسلامة من الحريق بحسب الموقع وشكل السطح واللوائح المعتمدة وتفاصيل المشروع. على فني التركيب تأكيد المتطلبات مع جهة البناء المحلية المختصة.

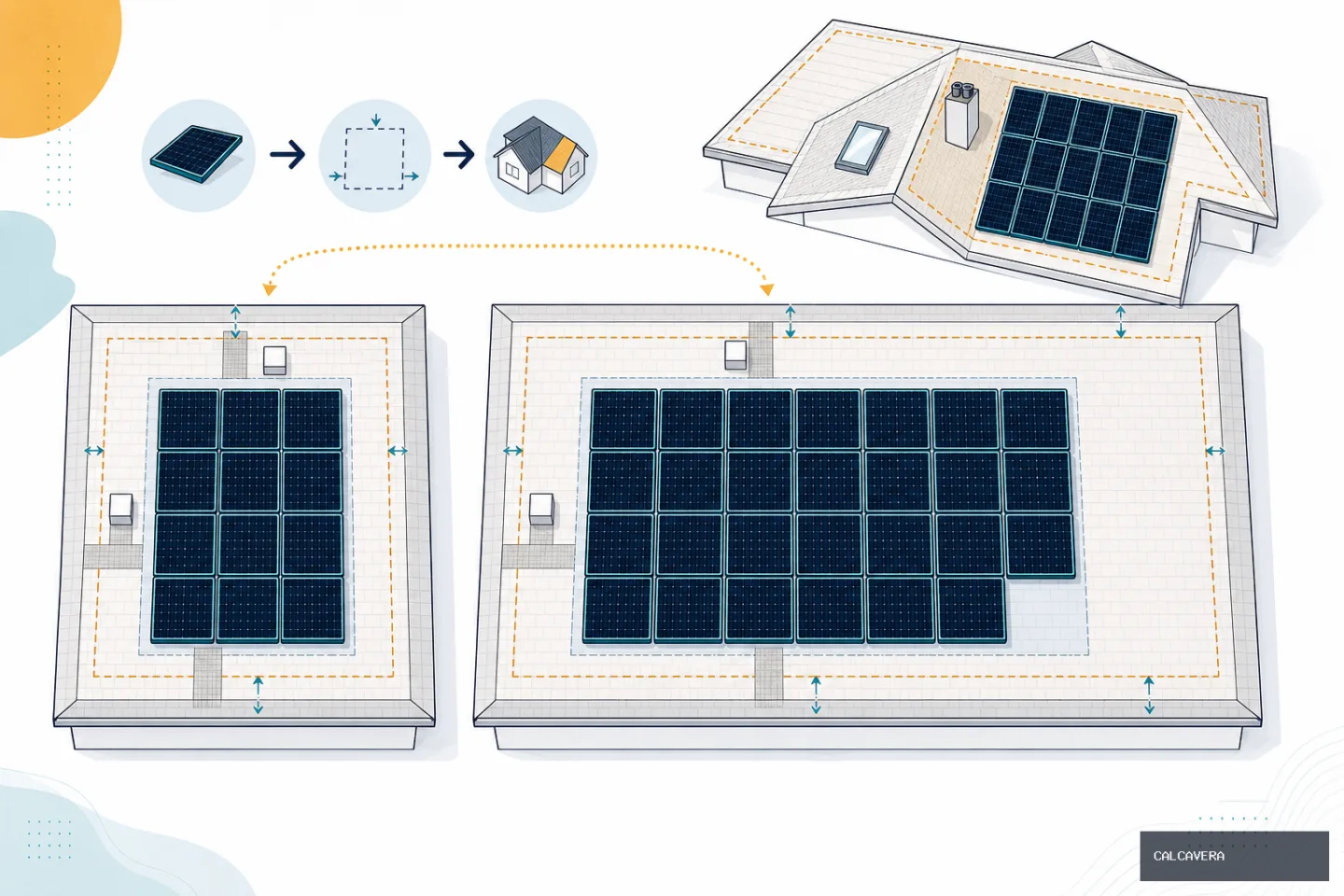

مثالان على تخطيط الألواح

ترتيب ألواح على جزء خالٍ من العوائق

يمكن ترتيب الألواح الاثني عشر في مثال 5 كيلوواط بالطول، ستة ألواح في كل صف وصفّين. وللتوضيح الحسابي فقط، افترض فجوة 20 مم بين الألواح؛ وهذا ليس خلوص تركيب محددًا.

العرض: (6 × 1.205 م) + (5 × 0.020 م) = 7.33 م.

الارتفاع: (2 × 1.728 م) + 0.020 م = 3.476 م.

تشغل مجموعة الألواح مساحة تقارب 7.33 × 3.48 م، أو 25.48 م². ويُضاف إليها ما يتطلبه الموقع من خلوصات محيطية وممرات.

تخطيط مجموعة أكبر

من ترتيبات الألواح الثلاثة والعشرين في مثال 10 كيلوواط شبكة بالطول من ستة أعمدة وأربعة صفوف، مع موضع واحد فارغ. وباستخدام الفجوات التوضيحية نفسها، تبلغ أبعاد الشبكة:

العرض: (6 × 1.205 م) + (5 × 0.020 م) = 7.33 م.

الارتفاع: (4 × 1.728 م) + (3 × 0.020 م) = 6.972 م.

تبلغ مساحة المستطيل المحيط نحو 51.1 م² قبل الخلوصات المحيطية. وقد يكون ترتيب آخر أو استخدام أكثر من جهة من السطح أنسب.

ترتيب الألواح بالطول أو بالعرض

عند وضع اللوح بالطول، يمتد ضلعه الأطول إلى أعلى ميل السطح. وعند وضعه بالعرض، يمتد ضلعه الأطول عبر السطح. لا يغيّر تدوير اللوح مساحته، لكنه قد يغيّر عدد الألواح التي يمكن وضعها ضمن حدود معينة.

مثال: جزء محدود من السطح

لنفترض وجود مستطيل صافٍ ومسموح بالتركيب فيه، عرضه 6 م عبر السطح وارتفاعه 4 م صعودًا مع الميل، بعد استبعاد الخلوصات والعوائق. مساحته 24 م².

تعطي قسمة المساحة على مساحة اللوح حدًا نظريًا أقصى يبلغ 11 لوحًا، لكنها لا تثبت أن هذا العدد سيتسع فعليًا.

• بالطول، في شبكة منتظمة: أربعة أعمدة وصفّان، أي ثمانية ألواح. ومع فجوات توضيحية قدرها 20 مم، تبلغ أبعاد المجموعة 4.88 × 3.476 م.
• بالعرض، في شبكة منتظمة: ثلاثة أعمدة وثلاثة صفوف، أي تسعة ألواح. ومع الفجوات نفسها، تبلغ أبعاد المجموعة 5.224 × 3.655 م.

تنتج هذه الترتيبات البسيطة 3.6 و4.05 كيلوواط على التوالي، ولا يحقق أي منها هدف 5 كيلوواط. قد يختبر المختص ترتيبات أخرى؛ كما يجب التحقق من توافق هياكل التثبيت وتعليمات الشركة المصنّعة عند المزج بين اتجاهات الألواح.

مثال: فتحات تهوية أو نوافذ علوية

لنفترض أن سطحًا يتسع مبدئيًا لترتيب من 12 موضعًا للألواح. بعد تحديد موقع نافذة علوية وفتحة تهوية، تتقاطع مناطق الاستبعاد المطلوبة مع أربعة مواضع منفصلة. لا يتبقى في هذا الترتيب سوى ثمانية ألواح، بقدرة 3.6 كيلوواط عند استخدام ألواح 450 واط.

قد تكون مساحة العوائق نفسها صغيرة، لكن موقعها قد يعطل صفوفًا كاملة. وقد يساعد تغيير الترتيب أو نقل بعض الألواح إلى جزء آخر من السطح. لا تفترض إمكان تغطية فتحات التهوية أو نقلها ببساطة.

ميل السطح وشكله والظلال

قِس المسافة على سطح السقف نفسه

قارن أبعاد الألواح بالسطح المائل، لا بالإسقاط الأفقي الظاهر في صورة ملتقطة من الأعلى وحده.

لجزء بسيط من السطح، إذا كانت زاوية الميل معروفة:

مساحة السطح المائل = المساحة الأفقية المسقطة ÷ جيب تمام زاوية الميل

على سبيل المثال، تقابل مساحة أفقية مسقطة تبلغ 30 م² نحو 34.6 م² من سطح مائل بزاوية 30 درجة. لا يحتسب هذا التقدير العوائق أو الخلوصات أو الأشكال غير المنتظمة.

يزيد الميل مساحة السطح مقارنةً بالإسقاط الأفقي نفسه، لكنه لا يجعل السطح مناسبًا تلقائيًا؛ فالميل يؤثر أيضًا في التعرض للشمس وظروف التركيب وتصميم هياكل التثبيت. وعلى الأسطح المسطحة أو قليلة الميل، قد تحتاج الألواح المائلة إلى تباعد بين الصفوف للحد من الظلال وتوفير الوصول.

تحقّق من الظلال على مدار العام

قد تظلل الأشجار والمباني المجاورة والمداخن والنوافذ البارزة أجزاءً تبدو صالحة للاستخدام. تحقّق من أكثر من وقت خلال اليوم؛ فقد يكون جزء من السطح مشمسًا وقت الظهيرة ومظللًا صباحًا أو بعد الظهر، كما تتغير الظلال بين الفصول.

قد تساعد المحسّنات أو العواكس الدقيقة في التعامل مع بعض آثار اختلاف أداء الألواح، لكنها لا تعوّض ضوء الشمس الذي يحجبه عائق. اطلب تقييمًا للظلال وتقديرًا للإنتاج قبل اعتبار جزء مشكوك فيه مساحة منتجة.

هل يجب أن يكون السطح مواجهًا للجنوب؟

لا. غالبًا ما يكون السطح المواجه للجنوب مناسبًا للإنتاج السنوي في نصف الكرة الشمالي، بينما يكون الاتجاه المكافئ عمومًا نحو الشمال في نصف الكرة الجنوبي. وقد تصلح أيضًا الأسطح المواجهة للشرق أو الغرب. تعتمد النتيجة على الموقع وميل السطح والظلال ونمط استهلاك الكهرباء.

مثال: توزيع الألواح على جهتي الشرق والغرب

إذا لم تتسع جهة واحدة لـ12 لوحًا، فقد يضع فني التركيب ستة ألواح بقدرة 450 واط على جهة شرقية وستة على جهة غربية. تبلغ مساحة الألواح نحو 12.49 م² على كل جهة، أو 24.99 م² إجمالًا.

يمكن توزيع الألواح على جزأين من السطح حتى لو لم يتسع أي منهما لها منفردًا. وتميل الألواح المواجهة للشرق إلى إنتاج المزيد صباحًا، والغربية في وقت لاحق من اليوم. اطلب نموذجًا للإنتاج السنوي بدل افتراض مساواته بإنتاج نظام مواجه لخط الاستواء. وينبغي تصميم التوصيلات الكهربائية المناسبة لاختلاف الاتجاهات.

كيفية تقدير المساحة الصالحة قبل طلب عروض الأسعار

1. قدّر حجم النظام الذي تحتاج إليه. استخدم حاسبة الألواح الشمسية من Calcavera ومعلومات استهلاكك للكهرباء لتحديد هدف أولي.
2. اختر مواصفات واقعية للوح. دوّن القدرة والطول والعرض من ورقة بيانات الشركة المصنّعة.
3. قسّم السطح إلى أجزاء. ارسم كل جزء على حدة، مع تحديد اتجاهه وميله التقريبي.
4. قدّر أبعاد السطح. استخدم المخططات المتوفرة أو خدمة مناسبة لقياس الأسطح، وتحقق مما إذا كانت القياسات الجوية تمثل الإسقاط الأفقي أم سطح السقف الفعلي.
5. حدّد المساحات المستبعدة. أدرج حدود السطح والأودية والحواف المائلة والنوافذ البارزة وفتحات التهوية والمداخن والنوافذ العلوية والظلال ومناطق الوصول المبدئية.
6. اختبر ترتيب الألواح المستطيلة. قارن بين وضع الألواح بالطول أو بالعرض، باستخدام أبعادها الفعلية وفواصل التركيب المقترحة.
7. قارن العدد الناتج بهدفك. إذا لم يكن كافيًا، فادرس استخدام أجزاء أخرى من السطح أو ألواح مختلفة أو مجموعة أصغر أو تركيب الألواح على الأرض.
8. اطلب مقترحًا بأبعاد واضحة. اطلب طراز الألواح وعددها والقدرة بالتيار المستمر وتخطيط السطح وتقييم الظلال ومرجع الخلوصات المطلوبة.

لا تصعد إلى السطح لقياسه. فالملاحظات من الأرض والمخططات المتوفرة والمسح الذي يجريه مختص وسائل أكثر أمانًا لإعداد تقدير أولي.

يمكن لحاسبة مساحة الألواح الشمسية المساعدة في الحسابات، لكنها لا تتحقق وحدها من سلامة البنية أو المتطلبات المحلية أو ملاءمة التثبيت أو الظلال.

متى يكون تركيب الألواح على الأرض خيارًا عمليًا؟

يجدر بمقارنة التركيب الأرضي إذا كان السطح صغيرًا جدًا أو كثير الظلال أو مقسّمًا إلى أجزاء أو غير ملائم للمجموعة المطلوبة، وكانت لديك أرض مناسبة.

يتيح التركيب الأرضي تصميم المجموعة بمعزل عن شكل السطح، لكنه يحتاج إلى تقييم مستقل للموقع. خذ في الحسبان استخدام الأرض والأساسات والخدمات المدفونة ومسارات الكابلات والظلال وإمكانية الوصول ومتطلبات التخطيط المحلية والتباعد بين الصفوف. وليس هذا الخيار أرخص أو أسهل تلقائيًا.

هل تغيّر البطارية مساحة السطح اللازمة للألواح؟

لا تغيّر البطارية مساحة مجموعة ألواح محددة. لكن قد يتغير عدد الألواح إذا اخترت قدرة شمسية أكبر لشحن البطارية أو لتلبية طلب إضافي على الكهرباء. كما تحتاج البطارية إلى موقع مناسب وخلوص للمعدات، منفصلين عن ترتيب الألواح.

المصادر والفحوصات اللازمة قبل التركيب

الإرشادات هنا عامة وليست بديلًا عن المتطلبات المعتمدة في بلدك أو منطقتك. صفحات وزارة الطاقة الأمريكية وروابط ICC أدناه أمثلة مرجعية للتخطيط والأكواد النموذجية، وليست مصادر للمتطلبات المحلية في البلدان العربية أو غيرها. تحقّق من اللوائح لدى جهة البناء والسلامة المختصة في موقع المشروع.

• وزارة الطاقة الأمريكية، التخطيط لنظام كهرباء شمسية منزلي: صفحة مرجعية للتخطيط وتقييم ملاءمة السطح.
• وزارة الطاقة الأمريكية، دليل أصحاب المنازل للتحول إلى الطاقة الشمسية: دليل عام لتخطيط مشروع الطاقة الشمسية المنزلي.
• البنك الدولي وESMAP، الأطلس العالمي للطاقة الشمسية: مرجع عالمي لاستكشاف موارد الطاقة الشمسية؛ لا يحدد متطلبات البناء أو التركيب المحلية.
• REC Group، ورقة بيانات Alpha Pure-RX: وثيقة الشركة المصنّعة لأبعاد الطراز ومواصفاته. تحقّق من ملاءمة إصدار الوثيقة للسوق والطراز الواردين في عرض السعر.
• جهة البناء والسلامة من الحريق المحلية: المرجع لتأكيد المتطلبات المعتمدة للموقع. يمكن الاطلاع على بوابة الأكواد لدى ICC، مع الانتباه إلى أن الكود النموذجي لا يثبت اعتماده محليًا.

قد تتغير مواصفات المنتجات والمتطلبات المحلية. عند طلب عرض سعر، تحقّق من ورقة بيانات الطراز وتعليمات التركيب الحالية والمتطلبات السارية في موقعك.

أدلة Calcavera ذات الصلة

• كم لوحًا شمسيًا أحتاج؟ دليل عملي لتحديد حجم النظام
• نظام شمسي بقدرة 5 أم 10 كيلوواط: ما الأنسب لمنزلك؟
• كم تبلغ تكلفة الألواح الشمسية؟ دليل شامل لتكاليف الطاقة الشمسية المنزلية

الخلاصة: احسب عدد الألواح ومساحتها، ثم اختبر ترتيبًا محدد الأبعاد ضمن أجزاء السطح المتاحة. يحدد مخطط السطح الذي يعدّه مختص ما إذا كان النظام سيتسع.
